Led cube bouwpakket

Bouwpakket voor 4x4x4 led cube

€ 10,95
Prijs per stuk
Aantal:
+ in winkelwagentje
Op verlanglijst


4 x 4 x 4 Led cube bouwpakket

Specificaties van dit Led cube bouwpakket:

De ICSTATION 4x4x4 Led cube bouwpakket bestaat uit 64 rechthoekige leds en wordt bestuurd met een Arduino.
Het uitbreidingsboard gebruikt twee 74HC595 shift register ic's.
Met slechts 8 I/O pins, werkt deze led-kubus al. (Normaal zijn er tot wel 20 pins nodig).


1. Circuit omschrijving:
het display deel van de 4 x 4 x 4 led cube kit bestaat uit 64 rechthoekige leds en twee 74HC595 shift register ic's. Hiermee worden de led anodes aangestuurd., de 4 I/O poorten van de Arduino besturen de 4 common cathodes van de leds.

2. Elektrische parameters
Stuurmodule: Arduino
PCB afmetingen:61x74 mm
Led kleur: blauw

NB:
1. U kunt natuurlijk ook voor andere leds kiezen (Past u dan wel de weerstandswaarde aan).
2. Deze kit wordt geleverd zonder Arduino of andere microcontroller.
3. Hieronder kunt u een beperkte Arduino library vinden. Wilt u meer effcten, dan zult u die zelf moeten programmeren.


Klik HIER voor een handleiding (Engels), de library en wat voorbeelden

Schema:

Klik HIER voor het schema

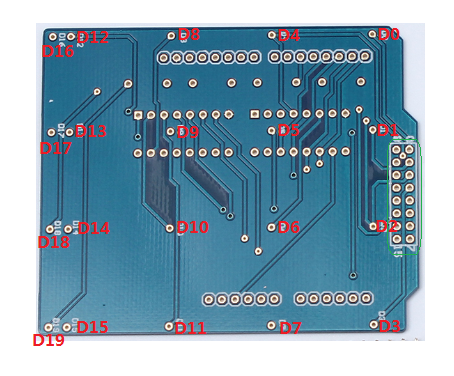

PCB:



De 0~15 gaatjes zijn voor het insteken van de led anodes.
D16~D19 worden gebruikt voor de led cathode.
Arduino pins
74HC595 pin                             arduino
        SH                                  0
        ST                                  1
       OE                                  2
       DS                                  3

       D16                                  4
       D17                                  5
       D18                                  6
       D19                                  7



Componenten lijst

Component

Label

Package

Waarde

Aantal

Ronde pin (span 2.54)







1

Lange header pin (span 2.54)







1

16P IC voetje







2

74HC595

U1,U2





2

500 ohm weerstand

R1、R2、R3、R4

DIP-2

500R

6

rechthoekige LED (3mm)







70
